電能質量監測中如何識別電壓驟升和驟降？

摘要：電壓驟升和驟降是電力系統中常見的電能質量問題，其危害不容忽視。本文詳細探討了電壓驟升和驟降的定義、危害、識別方法和治理措施，為電力系統的運行和維護提供參考。

關鍵詞：電壓驟升；電壓驟降；電能質量；監測；識別；治理

一、引言

在現代電力系統中，電壓驟升和驟降是兩種常見的電能質量問題，它們會對敏感設備造成嚴重影響，甚至導致生產線中斷、數據丟失等嚴重后果，給用戶帶來巨大的經濟損失。因此，準確識別和有效治理電壓驟升和驟降是確保電力系統穩定運行的關鍵任務。

二、電壓驟升和驟降的定義與危害

（一）電壓驟升

定義：電壓驟升是指電壓幅值突然上升至額定電壓的110%以上，持續時間在0.5個周期到1分鐘之間的現象。

危害：電壓驟升會導致設備過電壓，損壞設備絕緣，縮短設備使用壽命，甚至可能引發設備故障。

（二）電壓驟降

定義：電壓驟降是指電壓幅值突然下降至額定電壓的90%以下，持續時間在0.5個周期到1分鐘之間的現象。

危害：電壓驟降會導致敏感設備停機，影響生產效率和產品質量，甚至可能導致數據丟失。

三、電壓驟升和驟降的識別方法

（一）設定閾值

根據國家標準或行業標準，設定電壓驟升和驟降的閾值。通常，電壓驟升的閾值為額定電壓的110%，電壓驟降的閾值為額定電壓的90%。

（二）實時監測

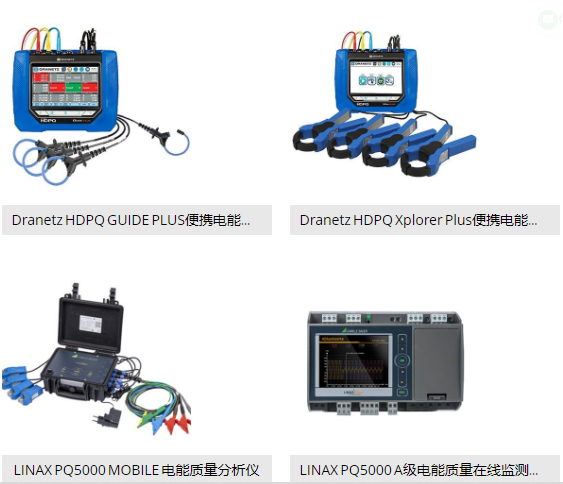

使用電能質量分析儀對電壓進行實時監測，記錄電壓幅值的變化。電能質量分析儀能夠精確測量電壓的瞬時變化，并記錄相關數據。

（三）數據分析

對監測數據進行分析，識別電壓幅值超過閾值的時刻，即為電壓驟升或驟降發生的時刻。數據分析可以通過專業的軟件工具完成，能夠快速識別電壓變化的特征。

（四）事件記錄

將電壓驟升和驟降事件記錄下來，包括發生時間、持續時間、幅值變化等信息。這些記錄對于后續的分析和治理措施至關重要。

四、電壓驟升和驟降的治理措施

（一）安裝治理裝置

安裝過電壓保護器、動態電壓恢復器（DVR）等電壓暫升和暫降治理裝置，可以有效抑制電壓驟升和驟降，保障設備的正常運行。

（二）優化電網結構

優化電網結構，提高電網的供電可靠性，可以減少電壓驟升和驟降的發生。例如，增加備用電源、優化線路布局等措施都能有效改善電能質量。

（三）加強設備維護

加強電力設備的維護，及時發現和處理設備故障，可以減少電壓驟升和驟降的發生。定期檢查設備的絕緣性能、接地系統等，確保設備處于良好狀態。

五、案例分析

某半導體工廠在生產過程中頻繁遇到電壓驟升和驟降問題，導致生產線中斷，造成巨大的經濟損失。通過使用電能質量分析儀對廠區電網進行監測，發現電壓驟升和驟降現象頻繁發生。工廠及時安裝了動態電壓恢復器（DVR），有效抑制了電壓驟升和驟降，保障了生產線的穩定運行。

六、結語

電壓驟升和驟降是電力系統中常見的電能質量問題，其危害不容忽視。通過設定閾值、實時監測、數據分析和事件記錄等方法，可以有效識別電壓驟升和驟降。同時，安裝治理裝置、優化電網結構和加強設備維護等措施能夠有效治理這些問題，保障電力系統的穩定運行。隨著電能質量監測技術的不斷發展，這些問題將得到更好的解決。
